金發(fā)不銹鋼小編今天為大家聊聊成都不銹鋼加工的七大問題的分析和解決方法：

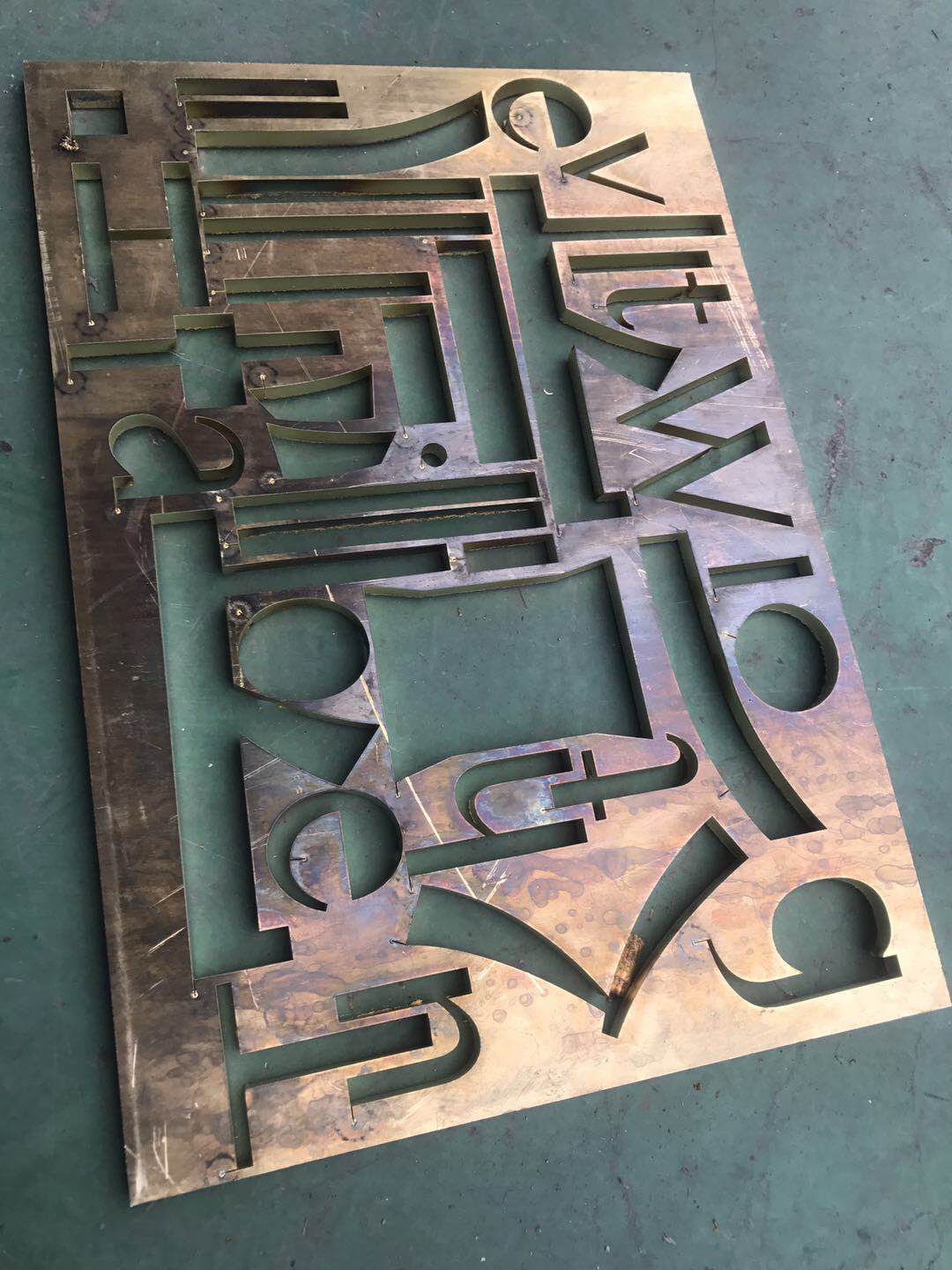

1.切割穿孔技術

任何一種熱切割技術,除少數(shù)情況可以從板邊緣開始外,一般都必須在板上穿一個小孔。之前在激光沖壓復合機上是用沖頭先沖出一個孔,然后再用激光從小孔處開始進行切割。對于沒有沖壓裝置的激光切割機有兩種穿孔的基本方法：

爆破穿孔：材料經連續(xù)激光的照射后在中心形成一個凹坑,然后由與激光束同軸的氧流很快將熔融材料去除形成一個孔。一般孔的大小與板厚有關,爆破穿孔平均直徑為板厚的一半,因此對較厚的板爆破穿孔孔徑較大,且不圓,不宜在加工精度要求較高的零件上使用,只能用于廢料上。此外由于穿孔所用的氧氣壓力與切割時相同,飛濺較大。

脈沖穿孔：采用高峰值功率的脈沖激光使少量材料熔化或汽化,常用空氣或氮氣作為輔助氣體,以減少因放熱氧化使孔擴展,氣體壓力較切割時的氧氣壓力小。每個脈沖激光只產生小的微粒噴射,逐步深入,因此厚板穿孔時間需要幾秒鐘。一旦穿孔完成,立即將輔助氣體換成氧氣進行切割。這樣穿孔直徑較小,其穿孔質量優(yōu)于爆破穿孔。為此所使用的激光器不但應具有較高的輸出功率;更重要的是光束的時間和空間特性,因此一般橫流CO2激光器不能適應激光切割的要求。此外脈沖穿孔還須要有較可靠的氣路控制系統(tǒng),以實現(xiàn)氣體種類、氣體壓力的切換及穿孔時間的控制。

在采用脈沖穿孔的情況下,為了獲得高質量的切口,從工件靜止時的脈沖穿孔到工件等速連續(xù)切割的過渡技術應加以重視。從理論上講通常可改變加速段的切割條件,如焦距、噴嘴位置、氣體壓力等,但實際上由于時間太短改變以上條件的可能性不大。在工業(yè)生產中主要采用改變激光平均功率的辦法比較現(xiàn)實,具體方法是改變脈沖寬度;改變脈沖頻率;同時改變脈沖寬度和頻率。

2.切割加工小孔(直徑小與板厚)變形情況的分析

這是因為機床(只針對大功率激光切割機)在加工小孔時不是采取爆破穿孔的方式，而是用脈沖穿孔(軟穿刺)的方式，這使得激光能量在一個很小的區(qū)域過于集中，將非加工區(qū)域也燒焦，造成孔的變形，影響加工質量。這時我們應在加工程序中將脈沖穿孔(軟穿刺)方式改為爆破穿孔(普通穿刺)方式，加以解決。而對于較小功率的激光切割機則恰好相反，在小孔加工時應采取脈沖穿孔的方式才能取得較好的表面光潔度。

3. 激光切割低碳鋼時，工件出現(xiàn)毛刺的解決方法

根據(jù)CO2激光切割的工作和設計原理，分析得出以下幾點原因是造成加工件產生毛刺的主要原因：激光焦點的上下位置不正確，需要做焦點位置測試，根據(jù)焦點的偏移量進行調整;激光的輸出功率不夠，需要檢查激光發(fā)生器的工作是否正常，如果正常，則觀察激光控制按鈕的輸出數(shù)值是否正確，加以調整;切割的線速度太慢，需要在操作控制時加大線速度;切割氣體的純度不夠，需要提供高質量的切割工作氣體;激光焦點偏移，需要做焦點位置測試，根據(jù)焦點的偏移量進行調整;機床運行時間過長出現(xiàn)的不穩(wěn)定性，此時需要關機重新啟動。

4. 激光切割加工不銹鋼和敷鋁鋅板時，工件有毛刺產生的分析

毛刺出現(xiàn)，首先考慮切割低碳鋼時出現(xiàn)毛刺的因素，但不可簡單地加快切割速度，因為增加速度有時會出現(xiàn)板材切割不穿的情況，此種情況在加工敷鋁鋅板時尤為突出。這時應綜合考慮機床的其他因素加以解決，如噴嘴是否要更換，導軌運動不穩(wěn)定等。

5. 激光未完全切割透狀態(tài)的分析

分析后可以發(fā)現(xiàn)下面的幾種情況是產生加工不穩(wěn)定的主要情況：激光頭噴嘴的選擇與加工板厚不匹配;激光切割線速度過快，需要操作控制減小線速度;另外，還需要特別注意的是，在L3030激光切割機切割5mm以上碳素鋼板時需要更換7.5″焦距的激光鏡片。

6. 切割低碳鋼時出現(xiàn)非正?；鸹ǖ慕鉀Q方法

非正?；鸹〞绊懥慵那懈顢嗝婀鉂嵍燃庸べ|量。此時在其他參數(shù)都正常的情況下，應考慮以下情況：激光頭噴嘴NOZZEL的損耗，應及時更換噴嘴。在無新噴嘴更換的情況下，應加大切割工作氣體壓力;噴嘴與激光頭連接處螺紋松動。此時應立即暫停切割，檢查激光頭連接狀態(tài)，重新上好螺紋。

7. 激光切割加工時穿刺點的選擇

激光切割加工時激光束的工作原理是：在加工過程中，材料經連續(xù)激光的照射后在中心形成一個凹坑, 然后由與激光束同軸的工作氣流很快將熔融材料去除形成一個孔。此孔類似于線切割的穿線孔，激光束以此孔為加工啟始點進行輪廓切割，通常情況下飛行光路激光束的走線方向和被加工零件切割輪廓的切線方向垂直。

以上七點就是關于不銹鋼加工工程中常見的七個問題以及對應的解決辦法，相信大家會有一定的收獲，欲知更多更多技術文章，請繼續(xù)瀏覽我司官網(wǎng)新聞欄目。
